行星搅拌机结构介绍到安装流程
添加时间:2021-09-07   点击次数:1721

 一、产品介绍
行星搅拌机是一种新型无死点混杂搅拌设置装备摆设,它拥有怪异、新鲜的搅拌方式,釜内有两根或3根多层浆叶搅拌器和1~2个主动刮刀,搅拌器在绕釜体轴线公转的同时,又以分歧的转速绕本身轴线高速自转,使物料在釜体内作复杂的运动。传统的行星搅拌机大多由两个低速搅拌桨构成,也称双行星搅拌机。但随着需要的进步,行星搅拌机也加入了别的搅拌器,如各范例分散桨叶,乳化器等等。增加了多功能应用,扩大了应用范围。本实用新型涉及一种具有独特新颖搅拌形式的新型无死点混合搅拌装置。釜内有两三个多层桨式搅拌器和一两个自动刮板机,同时以不同的速度绕轴高速旋转,使物料在釜内复杂运动,剪切和摩擦的效率通常是普通搅拌机的数倍。
 今朝罕见的行星搅拌机平日有两个低速行星搅拌桨(平日为多斜桨叶式,麻花式,框式),一个或两个高速行星搅拌桨(疏散盘)和刮壁桨构成。

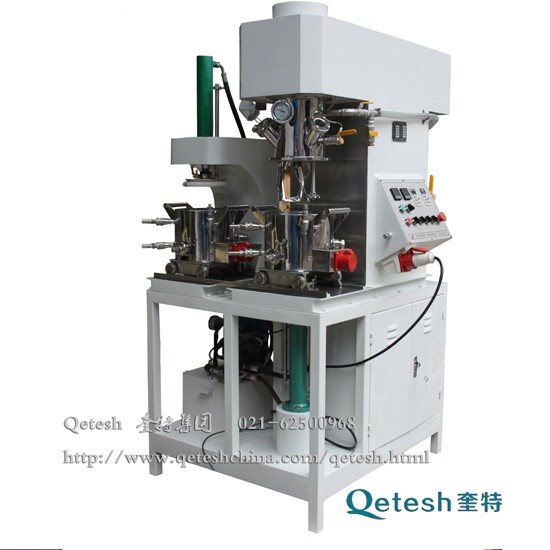

 双行星混合动力搅拌机。

行星搅拌机

二、产品参数
 1、行星搅拌机基础技术参数:
 1-1品名和规格型号
 A、行星搅拌机;
 1-2行星搅拌机基础结构
 电锅体升降式,单一直接测量物料温度方式;
 C、双搅拌轴
 1-3桶体(搅拌桶)
 A,设计容积: 50l; b,有效容积: 40l。
 A、内罐、中层、外层
 内壁经车削后镜面抛光,保证良好的圆度;
 c、搅拌桶上法兰的平面与上桶体的法兰相配合;
 D,桶底带G1“(DN25)排放球阀1
 底部有四个滚轮,一个用于把手。
 纯夹套直冷/加热型。
 进出水界面为 g1/2” ,夹套可通过冷水(油)或热水(油)冷却或加热加工材料(设计上限加热温度为240度)。”
 1-4上桶体(釜盖)
 A.材质
 B)一个可快速开关的粉料/液料斗; 1个点光灯; 2个小窗(1个点光灯和1个观察孔) ,预留一个真空压力表开口,以及其他必要的连接管(真空/排气/备用)。
 1-5混合原理
 双搅拌浆料的低间隙设计,无死角,捏合干涉运动强,低速搅拌器上下左右循环运动,确保物料充分混合。
 1-6-1转/搅拌电机和。
 变频器、减速机
 电机功率: 4kw/4p; c,变频调速器与配套电机。D,匹配减速器,减速比约为 i = 40.26,使用系数 fa = 1.55。
 1-6-2a行星转速。
 速度:40 rmp/min ,可调。
 1-6-2b刮壁刀
 编号: 1组; 刮墙材料:; 与行星公转一致。-基于设计决策
 1-6-3间隙参考值
 (非强制性)
 A.搅拌浆与搅拌桨的公差:10±2.5毫米;
 混合料浆和底部公差: 2ー6毫米;
 C.搅拌浆与桶壁的公差:5±1.5毫米;
 1-7-1搅拌轴/搅拌浆速度
 速度: 40  ,可调。
 1-7-2搅拌浆
 材料  数量: 二(组)。
 1-7-3搅拌浆体形式的选择。
 A、标配:推进桨;
 1-8-1分散电机
 A、数量:一台;B、带与电机匹配的变频调速器。
 1-8-2分散速度(旋转)。
 速度: 每分钟1400转,可调;
 1-8-3分散轴和分散盘
 A.材料;
 一个单一的、分散的轴安装在两个分散盘上,错开位置,以确保更好的分散/混合。
 1-9升降(锅体)
 A.电动升降:配有直线导轨和定位装置;定位安全可靠。
 1-10真空系统
 A,混合分散过程可以在真空度≤-0.098 mpa 的条件下进行。
 B、真空泵
 动密封: 采用机械密封; d2、静密封: 采用 o 形环。
 D、密封材质:动密封为PTFE与氟橡胶组合;静密封为氟橡胶。
 E、保压12小时,在料浆或保压条件下,料浆桶内无漏油现象。
 1-11定位系统
 a、通过定位调节装置和锁定装置,可以准确定位混合桶和上桶体,防止旋转。
 B、上桶体下法兰的定位止口与搅拌桶精确配合,保证搅拌桶位置合理,定位准确无误。
 1-12配电柜
 真空装置、频率控制、温度显示(控制)、射灯、上下、操作紧急停止等功能在配电柜上显示和操作。
 注:去中心化有定时功能(可选,推荐用户使用,常规设计不包含)。采取
 1-13安全操作
 依靠混频器和限位行程开关,通过特殊设计的控制线,确保上桶达到指定位置后自动停止。
 b、在上桶体上升过程中,设备的搅拌分散部分无法启动运行;同样,当机器运行混合物时,上桶不能提升,混合桶不能打开。
 C、利用接近开关等电路设计,保证真空状态下,行星工作部件不能升起。
 特殊的真空缓冲罐设计,可有效防止真空泵油回流混合罐。
 1-14测温方式
 0-300℃时,测温探头位于桶底附近的桶壁上,与物料直接接触。
 1-15主机总功率:
 工作电压/频率: 380v/50hz/3相; 控制电压: 220v。
 1-16外形尺寸:长×宽×高:约1540*790*1850(分散高度2200)。
 重量:约420KG

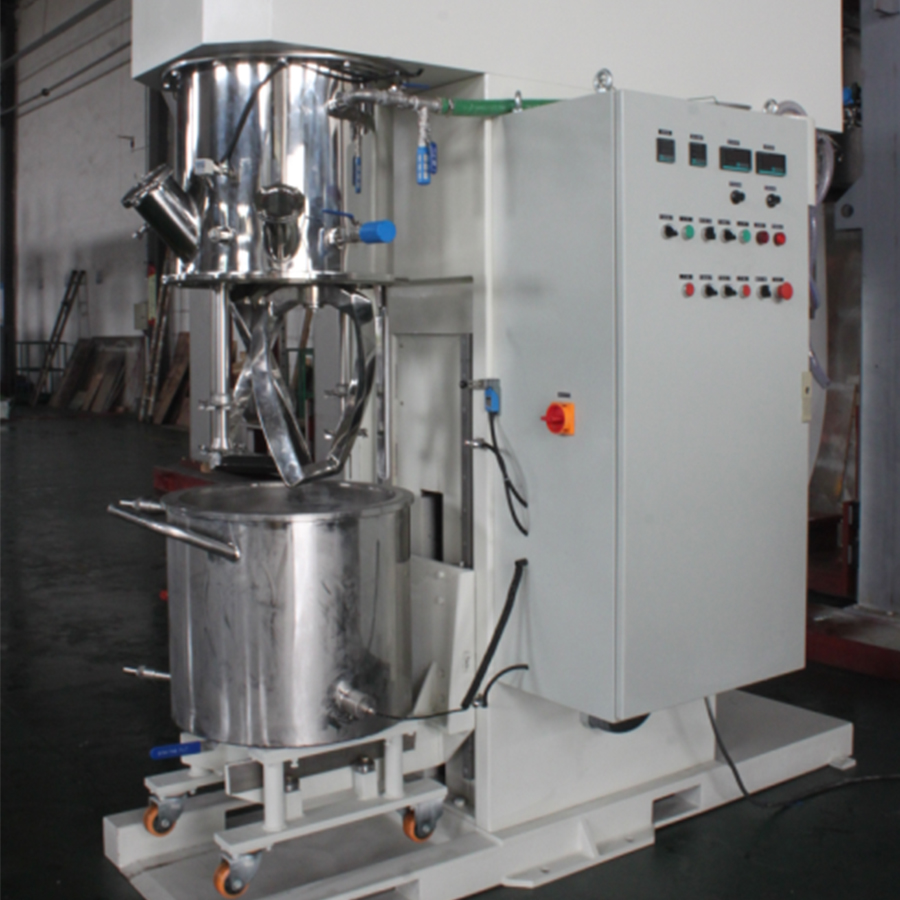

行星搅拌机

三、适用范围
 1、能源: 各种电池糊料(锂电池、镍铬电池、镍氢电池、燃料电池、动力电池等) ;
2、电子器具: 锡膏、陶瓷糊、磁性材料、硅油墨、电子胶、 pvc 塑料、电子器件填充密封胶、热熔胶、各种贵金属粉末、糊料;
 3、化学品:各种密封胶、胶粘剂(硅酮密封胶、聚硫密封胶、聚氨酯密封胶、中空玻璃密封胶、防水密封胶、结构密封胶、厌氧胶、石材胶、模具胶等)、合成树脂橡胶、油墨、腻子、研磨剂(膏)、蜡制品、合成橡胶、合成树脂、各种粉体物料、陶瓷颜料;
 医药: 各类软膏、聚合凝胶(医用膏、儿童解热膏、冷敷膏、冰敷膏、眼用膏)、牙科用品;
 5、化妆品和日用化学品:润肤霜、口红、口红、乳液、凝胶、面膜、睫毛膏、粉底、指甲油、牙膏和肥皂。
 6、食品:各种糊状、糊状、调味料、果酱、巧克力酱。


四、性能特点
 行星搅拌机的特色为:主机接纳行星齿轮减速机设想,低噪音,机器效率高,可节减动力使用及减少设备占用空间。本机适用于化工、轻工、食品、电池、制药、建材、农药等多组分固-固、固-液、液-液材料的混合、反应、分散、溶解、调质,如油墨、颜料、胶粘剂、密封剂、包装胶粘剂、材料、油脂、油漆、化妆品、添加剂等高粘度的制剂。

粘度范围约为10000 ~ 1000000厘泊。搅拌器根据物料要求形式可分为多层桨式、框架式、蝶式、外轮式等。和普通搅拌机相比,它有如下优缺点:


 优点
 其搅拌效率高,其搅拌原理决定了其搅拌效率高于普通搅拌机。
 应用局限广,研讨注解行星搅拌机能够适用于粘度在100万pcs和固含量90%以下的大多数物料。

配合多种搅拌器和其它辅助装置完全可以替代市场上相对大多数普通搅拌机。


 缺点
 布局庞杂,行星搅拌机平日经由过程行星齿轮传动来达到行星运动,传动箱结构复杂,不易维护。通常还伴随噪音问题。
 价格高昂,无论是传动箱还是桨叶料桶,都需要进行精密加工,其价格远远高于普通搅拌机。

行星搅拌机

五、安装现场

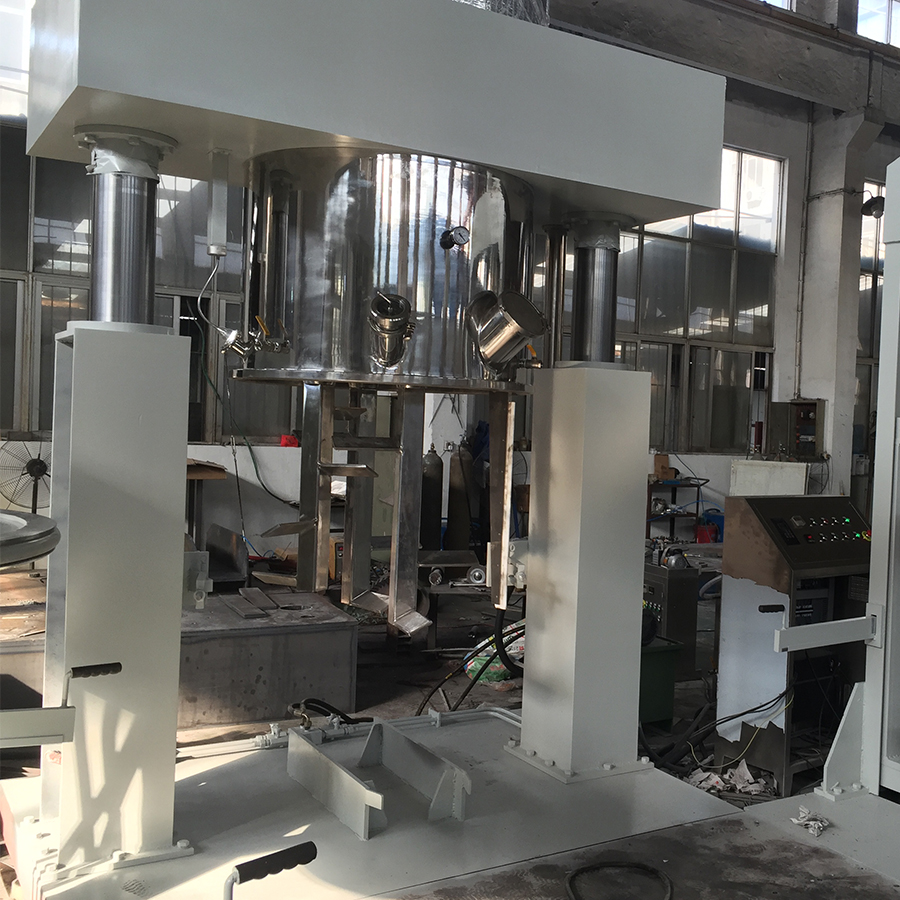

双行星混合动力搅拌机安装现场


六、售后服务
 凡从我公司购置的行星搅拌机全系列产物均享用送货上门装置调试,担任让设置装备摆设正常运转, 享有超长质保,在保质期内,优惠提供售后技术服务支持与维修。
